磁性調壓器的工作原理闡述

　　磁性調壓器電抗器與變壓器之間既有電的聯系，又有磁的聯系，其結構類似于一般電力變壓器，不象其他類型調壓器具有機械傳動裝置或調節電壓的可動觸點。這種調壓器特別適用于高壓輸出或低壓大電流輸出的場合。鹽浴爐、電子轟擊爐、高壓靜電除塵裝置等調壓電源已廣泛采用達種調壓器。

　　磁性調壓器的工作原理為電抗器的交流工作繞組和直流控制繞組，B1，B2為變壓器的一次繞組和二次繞組。繞組G與B1串聯聯結，使電抗器與變壓器之間構成電的聯系。

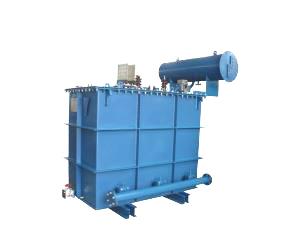

　　磁性調壓器

　　當磁性調壓器輸入端接上電壓U1，輸出端接上額定負裁電阻R時，若直流控制電流Ik=0，則電抗器鐵心不受直流磁化，交流有效磁導率較大，此時反映在繞組G上的阻抗比變壓器的一次總阻抗大得多。因此電源電壓認基本上分配在繞組G上，而變壓器一次側電壓UB1卻很小，達時可以得到負載電壓的下限值U2min。
