SZ11有載調壓系列
產品詳情
電力電子元件開關具有可頻繁通斷、無電火花、壽命長的長處，因而可作為配電變壓器的有載調壓分接開關。傳統的電力電子開關觸發電路存在電氣隔離問題，將光纖通信技能應用于中高壓觸發控制系統可有用解決高低壓電氣隔離問題。
無觸點有載自動調壓配電變壓器分接開關晶閘管（SCR）的通斷由控制系統控制，而控制系統正常工作需配電變壓器提供電源。上電前，變壓器不輸出電壓，故必須設計一個發動電路，使得變壓器在上電前或上電過程中高壓側中性點與1組分接頭連在一起，變壓器投入工作。變壓器上電運轉低壓側輸出電壓，控制系統投入工作后，發動電路自動退出。
SZ11有載調壓采用蓄電池發動方法，具有電路簡略、易實現的長處，但當變壓器出廠或停電超過8h后，蓄電池發動方案可靠性較低。使用獨立支路溝通接觸器的常閉觸點在變壓器上電前將中性點與其間1組分接頭連在一起的發動方法，原理簡略，但溝通接觸器的線圈接在變壓器低壓側，觸點接在高壓側，其耐壓無法滿足高低壓電氣隔離的要求，同時上電勵磁涌流易損壞觸點，導致發動不可靠。
型號含義

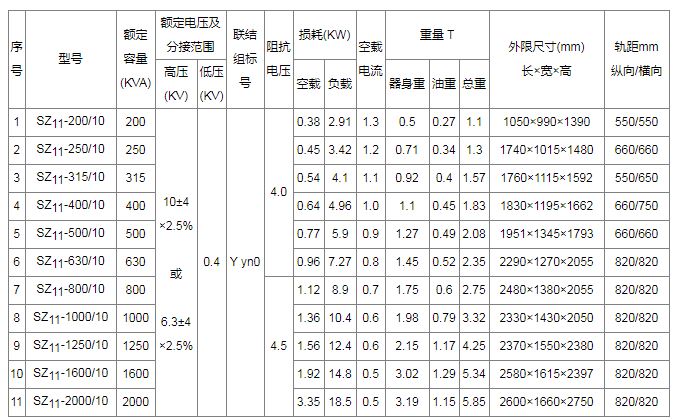

SZ11有載調壓系列(10KV級)技術數據
